スピントロニクスとは？省電力と高性能化を実現する次世代技術

生成AIの普及やデータ処理量の急増により、半導体にはこれまでにない性能とエネルギー効率の両立が求められている。また、EVやロボット、データセンター、通信インフラの拡大は、消費電力の増大という構造的課題を顕在化させている。

こうした状況で注目されているのが、電子の電荷に加えてスピンの自由度を活用するスピントロニクスである。従来のCMOS微細化とは異なる原理により、省電力化と高性能化を同時に実現できる点が強みだ。

本記事ではスピントロニクスとは何かを起点に、スピントロニクスデバイスの特徴やメリット、デメリット、市場規模、研究開発を進める企業動向までを整理し、次世代半導体技術としての実装可能性を解説する。

スピントロニクスとは？

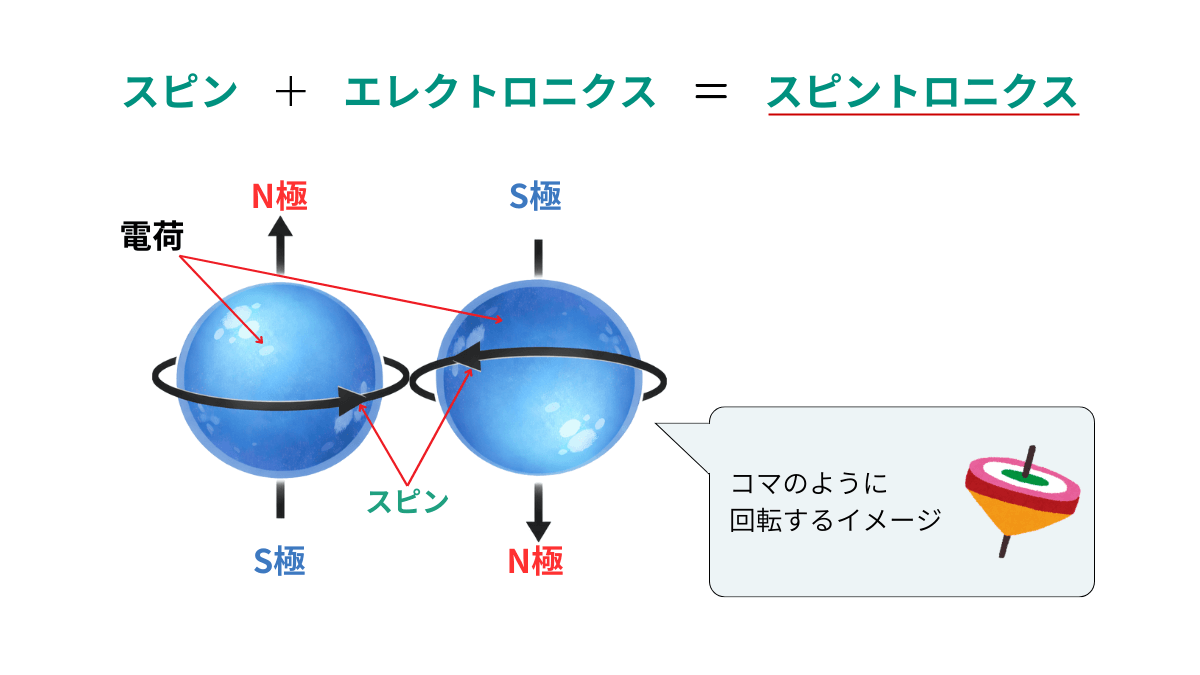

スピントロニクスとは、電子が持つ電気的性質である電荷に加え、磁石の性質に由来するスピンを情報として同時に活用し、電子デバイスの性能向上を図る技術分野である。

名称はスピンとエレクトロニクスを組み合わせた造語で、1990年代に提唱された。従来の半導体技術は電荷の移動のみを制御してきたが、スピンという新たな自由度を利用することで、消費電力の大幅な低減や高速動作、不揮発性の実現が期待されている。

転換点となったのは1988年に発見された巨大磁気抵抗効果であり、磁場によって電気抵抗が大きく変化する現象は記録装置の高密度化を飛躍的に進めた。その後、室温でのトンネル磁気抵抗効果の実証により、磁気で情報を保持する不揮発性メモリの研究が本格化した。

現在では、次世代メモリや量子情報技術への応用も視野に入れ、シリコン半導体の限界を超える基盤技術として研究開発が続けられている。

スピントロニクスの特徴

スピントロニクスの特徴として、従来の半導体技術では実現が難しかった、以下5つの特性が挙げられる。

電気と磁気の同時制御

1つ目のスピントロニクスにおける特徴は、電気と磁気を同時に制御できる点である。従来の電子デバイスは電圧や電流といった電気的制御のみを情報処理の基盤としてきたが、スピントロニクスでは電子が持つスピンの向き、すなわち磁気的状態も情報として利用する。

具体的には、磁性体中を流れるスピン偏極電流によって磁化の向きを制御したり、磁化配置の違いを電気抵抗の変化として読み取ったりする仕組みが用いられる。この電気と磁気の相互変換を可能にする代表的な現象が磁気抵抗効果やスピントルク効果であり、微小な電気信号で磁気状態を精密に操作できる。

大幅な省電力化

2つ目のスピントロニクスにおける特徴が、大幅な省電力化である。従来の半導体デバイスでは、電流を流してトランジスタを駆動するため、動作時にジュール熱が発生し、消費電力の増大が避けられなかった。

これに対し、スピントロニクスでは情報の書き換えや制御に必要なエネルギー量を小さく抑えられる構造が採用されている。具体的には、電荷の大量移動を伴わずに状態を切り替えられるため、発熱が少なく、動作に必要な電流値も低減できる。

結果として、演算処理や記憶動作を繰り返してもエネルギー効率が高く、システム全体の消費電力を抑制できる。データセンターやエッジデバイスのように電力制約が厳しい分野では、この省電力特性が運用コスト削減や装置設計の自由度向上につながる要素として注目されている。

不揮発性

3つ目のスピントロニクスにおける特徴が、不揮発性である。不揮発性とは、電源を切っても情報が失われない性質を指し、スピントロニクスでは情報を電子のスピン状態や磁化の向きとして保持するため、電力供給がなくても状態が安定して残る。

これは電荷を一時的に蓄える従来型メモリとは根本的に異なる点だ。磁化状態は外部刺激が加わらない限り自発的に変化しにくく、長期間にわたって情報を保持できる。そのため、装置の電源断や瞬断が発生してもデータ消失のリスクが低く、システムの信頼性向上につながる。

また、起動時にデータを再読み込みする必要がなく、常に状態を保持したまま動作を再開できる点も特徴である。この不揮発性は、記憶と演算の境界を曖昧にする新しいデバイス設計を可能にし、従来の計算機アーキテクチャに変革をもたらす基盤技術として位置づけられている。

高速動作

4つ目のスピントロニクスにおける特徴が、高速動作である。従来の半導体デバイスでは、電荷の移動や蓄積を伴うため、配線遅延や容量成分による速度制限が生じやすかった。

これに対し、スピントロニクスでは情報の状態変化が電子スピンや磁化のダイナミクスによって起こるため、極めて短い時間スケールでの切り替えが可能となる。磁化反転やスピン歳差運動はナノ秒以下の領域で制御でき、演算や書き込み動作を高速に実行できる点が強みである。

さらに、論理演算と記憶機能を近接して配置できるデバイス構成が検討されており、データ転送に伴う遅延を抑えられることも動作速度向上に寄与する。こうした特性は、AI処理やリアルタイム制御など、応答性が重視される分野において、次世代デバイスとしての優位性を示している。

高密度な記録

最後の特徴が、高密度な記録を実現できる点が挙げられる。情報は磁性体の微小な磁化状態として記録されるため、物理的なサイズを極限まで小さくしても識別性を保ちやすい。磁気的な状態は隣接するビット間の干渉を抑えやすく、微細化が進んでも誤動作が起こりにくい構造を持つ。

この特性により、記録素子をナノメートルスケールまで縮小しながら、安定した情報保持が可能となる。さらに、磁化の向きを多値化する技術や、垂直方向に情報を積層する構造の研究も進められており、平面配置に依存しない記録密度の向上が期待されている。

こうした高密度化の可能性は、限られた面積に大量のデータを格納する必要がある記憶装置や、集積度が求められる演算デバイスにおいて、大きな技術的優位性をもたらしている。

スピントロニクス技術がもたらすメリット

スピントロニクス技術がもたらすメリットとして、次世代デバイスの設計思想を大きく変え、電力、性能、サイズ、信頼性の各面で従来技術を上回る点が注目されている。

待機電力を「ゼロ」にできる

1つ目は、待機電力を事実上ゼロにできる点である。従来の半導体デバイスでは、動作していない状態でも情報を保持するために微小な電流を流し続ける必要があり、待機中の消費電力が積み重なることで全体の電力使用量が増大していた。

これに対し、スピントロニクスでは情報が磁化状態として保持されるため、電源を供給しなくても状態が維持される。その結果、演算や書き込みを行っていない待機時には電力をほとんど消費しない構成が可能となる。

特に、電源のオン・オフを頻繁に繰り返すシステムや、長時間待機状態にある装置では、この特性が運用効率に大きく影響する。

高速動作と大容量処理ができる

2つ目は、高速動作と大容量処理を同時に実現できる点が挙げられる。従来の計算機では、演算を担うプロセッサと記憶装置が物理的に分離されており、データを何度も転送することで処理速度の低下が生じていた。

スピントロニクスでは、情報の保持と演算を近接した領域で行える構成が可能となり、データ移動に伴う遅延を抑制できる。そのため、膨大なデータを扱う処理でも応答性を高く保ちやすい。また、磁気状態の切り替えや検出は極めて短時間で行えるため、演算サイクルも高速化できる。

デバイスの超小型化ができる

3つ目は、デバイスの超小型化を実現できる点である。従来の半導体では、演算回路と記憶回路を別々に配置する必要があり、配線や周辺回路が占める面積が拡大しやすかった。これに対し、スピントロニクスでは磁気状態を用いた情報保持と論理機能を同一素子、あるいは極めて近接した構造に集約できるため、回路全体を大幅に簡素化できる。

さらに、磁性体を用いた素子はナノメートルスケールまで微細化しても動作原理を維持しやすく、配線層の削減や三次元的な集積設計とも相性が良い。その結果、同じ機能をより小さなチップ面積で実装でき、ウェアラブル機器や組み込み機器など、限られた空間に高機能を詰め込むことが可能だ。

宇宙などの過酷な環境でも壊れにくい

4つ目は、宇宙などの過酷な環境でも壊れにくい点が挙げられる。従来の半導体デバイスは、宇宙線や放射線の影響によって電荷が乱され、誤動作やデータ消失を引き起こすリスクがあった。

これに対し、スピントロニクスでは情報が磁化状態として保持されるため、外部からの放射線が一時的に電荷に影響を与えても、情報そのものが破壊されにくい特性を持つ。また、磁性材料は温度変動や真空環境に対しても比較的安定しており、極端な低温や高温にさらされる宇宙空間や惑星探査環境でも性能を維持しやすい。

スピントロニクス技術に関する市場規模

スピントロニクス技術に関する世界市場は現在本格的な成長期を迎えている。FORTUNE BUSINESS INSIGHTSの報告によると、2025年の市場規模は約14億4,000万米ドルと評価され、2026年の約17億2,000万米ドルから2034年には約70億5,000万米ドルへと拡大すると予測されている。

この期間の年平均成長率（CAGR）は約19.3%と見込まれ、アジア太平洋地域が2025年時点で市場の約48.4%を占める最大のシェアを有している。

主要な成長要因としては、高性能コンピューティングや自動車・通信分野での省電力・高効率デバイスへのニーズ拡大があり、磁気ランダムアクセスメモリ（MRAM）や磁気センサーなどのスピントロニクス関連コンポーネント需要が高まっている点が挙げられる。

2030年代に向けて製造業やデータインフラ分野での採用が進み、さらに成長基調が強まると予測されている。

スピントロニクスの課題やデメリット

期待が大きいスピントロニクスだが、一方で実用化を左右する6つの壁が存在する。

スピンダイナミクスへの理解が足りない

1つ目のスピントロニクスの課題が、スピンダイナミクスへの理解が十分とは言えない点である。スピンダイナミクスとは、電子スピンや磁化が時間的にどのように変化し、相互作用するかを扱う物理現象であり、デバイス動作の根幹を成す。

しかしその挙動は量子力学的要素と古典的磁性の両面を併せ持ち、外部刺激や内部構造のわずかな違いによって複雑に変化する。このため、理論モデルと実際のデバイス挙動が一致しないケースも多く、設計指針の確立が難しい。

特にナノスケールでは、熱揺らぎや界面効果が無視できず、予測精度の向上が大きな課題となっている。スピンダイナミクスを正確に理解し制御することは、安定した動作や性能設計の前提条件であり、基礎研究とシミュレーション技術の深化が不可欠である。

製造コストが高い

2つ目のスピントロニクスの課題には、製造コストが高い点が挙げられる。スピントロニクスデバイスは、磁性層や絶縁層を原子レベルで積層する精密な構造を必要とし、従来の半導体製造に比べて工程が複雑化しやすい。

特に、薄膜の膜厚や界面品質が性能に直結するため、高精度な成膜装置や厳格なプロセス管理が不可欠となる。また、量産実績がまだ限定的であることから、装置投資や歩留まり改善にかかるコストを十分に吸収できていない点も要因である。

中でも、既存のシリコン半導体は長年の量産によって製造効率が最適化されてきたが、スピントロニクスはその段階に至っておらず、1チップ当たりの製造コストが高止まりしやすい。こうしたコスト構造は、採用分野を限定的な用途に留める要因となっており、今後は量産技術の確立と生産規模の拡大によるコスト低減が普及の鍵となる。

材料や技術的制御が難しい

3つ目に、スピントロニクスの課題として、材料や技術的制御が難しい点が挙げられる。デバイス性能は磁性材料、非磁性層、絶縁層など複数材料の組み合わせに強く依存し、わずかな組成差や結晶性の違いが特性に大きな影響を与える。

特に界面品質は重要で、原子レベルの平坦性や不純物管理が不十分だと、信号のばらつきや性能低下を招く。また、材料ごとに最適な成膜条件や後工程が異なるため、工程間の整合を取る制御が難しい。

加えて、温度や応力、微小欠陥に対する感度が高く、再現性の確保にも高度なプロセス設計が求められる。こうした材料選定と精密制御の難しさが、設計自由度と安定動作の両立を阻む要因となっている。

熱安定性と微細化の両立が難しい

4つ目は、熱安定性と微細化を同時に成立させることの難しさである。デバイスの高集積化を進めるには、磁性体のサイズをナノメートルスケールまで縮小する必要があるが、体積が小さくなるほど磁化状態は熱揺らぎの影響を受けやすくなる。

熱エネルギーによって磁化の向きが自発的に反転すると、意図しない状態変化が生じ、情報の保持や動作の信頼性が損なわれる。これを防ぐためには磁気異方性を高める設計が求められるが、過度に高めると書き込みや制御に必要なエネルギーが増大するなど、新たな制約が生じる。

つまり、微細化による高集積化と、実用温度域での安定動作は本質的にトレードオフの関係にある。このバランスを最適化することはデバイス設計上の重要課題であり、長期信頼性を確保するうえで避けて通れない技術的壁となっている。

耐久性が低い

スピントロニクスにおける5つ目の課題には、耐久性が十分とは言えない点が挙げられる。スピントロニクスデバイスでは、情報の書き換えに伴って磁化反転やスピン注入が繰り返し行われるが、この過程で磁性層や界面に物理的・化学的な劣化が蓄積する場合がある。

特にナノスケールの多層構造では、わずかな欠陥や拡散が特性に大きく影響し、長期間の動作によって性能低下が顕在化しやすい。また、高電流密度を伴う動作条件下では、原子の移動や局所的な損傷が進行し、書き換え回数に制限が生じることもある。

こうした耐久性の問題は、長寿命が求められる産業用途やインフラ用途において重要な評価指標となる。実用化を進めるためには、長期信頼性試験の蓄積や構造設計の最適化を通じて、繰り返し動作に耐えるデバイス性能を確保することも不可欠だ。

外界の磁気の影響を受ける可能性がある

最後の課題は、外界の磁気の影響を受ける可能性がある点だ。スピントロニクスデバイスは磁化状態を情報として利用するため、外部から加わる磁場が意図しない影響を及ぼすリスクを内包している。

例えば、周囲の電子機器や電力設備が発生させる磁場、あるいは強磁場環境下では、記録された磁化の向きが変化し、誤動作やデータの乱れが生じる可能性がある。特に高集積化が進んだデバイスでは、個々の磁性素子が微小である分、外乱に対する影響を相対的に受けやすくなる。

このため、磁気シールドの導入や構造設計による外部磁場の遮断が不可欠となり、システム全体の設計自由度に制約を与える場合もある。実用化に向けては、通常使用環境における磁気ノイズの影響を正確に評価し、安定動作を保証するための対策技術を確立することが重要な課題となっている。

スピントロニクス技術が応用される分野

スピントロニクス技術の応用が期待される分野として、産業構造を変えうる4つの主要領域（記憶、演算、計測、モビリティ）がある。

メモリやハードディスクドライブ

まず、スピントロニクス技術が最も早く実用化されている分野が、メモリやハードディスクドライブである。ハードディスクでは、磁気抵抗効果を利用した読み取り技術が記録密度の飛躍的向上を支えてきた。

微弱な磁化の違いを電気信号として高精度に検出できるため、大容量化と信頼性向上が同時に実現された。また、次世代メモリとして注目されるMRAMは、磁化状態によって情報を記録する構造を持ち、従来メモリとは異なる特性を示す。

揮発性メモリと比べて電源断時のデータ保持が可能であり、書き換え速度や耐久性の面でも実用水準に達しつつある。これにより、組み込み機器からサーバー用途まで幅広い領域での採用が進められている。

AI・演算チップ

次に、AI・演算チップ分野において新しい計算アーキテクチャを実現する技術として注目されている。従来の演算チップは、演算処理とデータ保持が分離された構造を前提としており、データ移動に伴う遅延が性能向上の制約となってきた。

スピントロニクスを用いた演算素子では、情報の状態を磁化として扱うことで、演算機能と情報保持を近接、あるいは同一構造内で実装できる可能性がある。この特性は、行列演算や重み係数の更新を大量に繰り返すAI処理と親和性が高い。

さらに、磁気状態を連続値的に扱う研究も進んでおり、脳の神経回路を模倣したニューラルネットワーク向けの演算素子としての応用が期待されている。こうした背景から、スピントロニクスは次世代AI演算基盤の有力候補として研究開発が進められている。

高感度磁気センサー

続いて、高感度磁気センサー分野である。磁気抵抗効果を利用したセンサーは、極めて微弱な磁場変化を電気信号として検出できるため、高精度な計測が可能である。従来方式に比べて感度が高く、ノイズ耐性にも優れることから、位置検出や角度検出、電流計測など幅広い用途で利用が進んでいる。

特に、磁場のわずかな変化を安定して捉えられる点は、精密制御が求められる産業機器や医療機器において大きな価値を持つ。また、素子自体を小型化しやすく、低消費電力で動作させられるため、センサーの高性能化と省スペース化を同時に実現できる。

電気自動車や宇宙開発

最後は、電気自動車や宇宙開発といった高い信頼性と厳しい動作条件が求められる分野で応用が進められている。

電気自動車では、制御系や電力変換系の電子部品において、動作の安定性や温度変化への耐性が重要となる。スピントロニクスを活用したデバイスは、振動や温度変動に対して比較的安定した特性を示すため、車載用途に適した技術として検討されている。

また、宇宙開発では、放射線や極端な温度環境、真空といった過酷な条件下でも誤動作しにくい電子デバイスが不可欠なため、磁気状態を情報として扱うスピントロニクスが、電荷を基盤とする回路に比べて外乱の影響を受けにくいことから、人工衛星や探査機の制御系への応用が期待されている。

スピントロニクス技術に関する研究開発を行う企業・メーカー

最後に、スピントロニクス技術を用いたデバイスや研究開発を進める企業やメーカーを紹介したい。

Samsung Electronics

Samsung Electronicsは、1969年設立の韓国を代表する総合エレクトロニクスメーカーであり、半導体メモリやロジック、ファウンドリ事業で世界的な地位を確立している。

同社はスピントロニクス技術を基盤とする次世代メモリの研究開発に早くから取り組み、スピン注入によって磁化を反転させるSTT-MRAMの量産技術を確立してきた。STT-MRAMは高い信頼性を持つ組み込みメモリとして位置づけられ、先端ロジックプロセスと組み合わせたeMRAMとして提供されている。

また、材料開発からデバイス構造、製造プロセスまで一貫した研究体制を構築し、スピントロニクスを実装可能な半導体技術として産業用途へ展開している点が特徴である。

Everspin Technologies

Everspin Technologiesは、2008年に米国で設立されたスピントロニクス専業の半導体メーカーであり、MRAMの商業化を世界で初めて実現した企業として知られている。同社は電子スピンを利用した不揮発性メモリ技術を中核に、STT-MRAMやToggle MRAMなど複数方式の製品を開発・量産してきた。

これらのMRAMは高速書き換えと高い書換耐性を兼ね備え、電源断でもデータを保持できる点が特徴である。現在はデータセンター、産業機器、航空宇宙・防衛用途など、高信頼性が求められる分野向けに製品を供給しており、スピントロニクスを実用技術として定着させた代表的企業である。

IBM

IBMは、1911年創業の米国を代表する情報技術企業であり、計算機科学と半導体研究の分野で長い研究実績を持つ。同社はスピントロニクス研究の黎明期から基礎理論と実験の両面で重要な役割を果たしてきた。

巨大磁気抵抗効果やトンネル磁気抵抗効果に関する研究成果は、後の磁気メモリ技術の発展に大きく寄与している。近年では、スピンを用いた次世代メモリや脳型計算向けデバイスの研究、量子コンピューティングに関連するスピン量子ビットの基礎研究を推進しており、製品化に直結するというよりも、スピントロニクス技術の理論的基盤と将来応用を切り拓く研究拠点として国際的に高い評価を受けている。

Infineon Technologies

Infineon Technologiesは、1999年にシーメンスから分社化して設立されたドイツの大手半導体メーカーであり、自動車、産業機器、セキュリティ分野向けの半導体で世界的な地位を築いている。

同社はスピントロニクス技術を用いた不揮発性メモリの研究開発に取り組んでおり、特に組み込み用途向けのMRAMを重要な技術領域と位置づけている。MRAMは高温環境や電源断に強い特性を持つため、車載用マイコンや産業用制御デバイスへの適用が進められている。

Infineonは自社のマイクロコントローラ製品とスピントロニクスベースのメモリ技術を組み合わせ、信頼性と安全性が重視される用途での実装を進めている。

TDK株式会社

TDK株式会社は、1935年創業の日本を代表する電子部品メーカーであり、磁性材料技術を中核に事業を拡大してきた。同社はスピントロニクス技術の基盤となる磁性材料や薄膜技術に強みを持ち、トンネル磁気抵抗効果を利用したTMRセンサーや磁気ヘッドの開発を長年にわたり進めている。

これらの技術は高感度かつ高信頼性が求められる用途で実用化されており、産業機器や車載分野で採用実績を重ねてきた。また、次世代メモリや磁気デバイスを見据えた材料研究にも注力しており、スピントロニクスを支える要素技術の供給企業として重要な役割を担っている。

パワースピン株式会社

パワースピン株式会社は、東北大学発のスタートアップとして設立された日本企業であり、スピントロニクス技術の社会実装を目的に研究開発を行っている。

同社は、電子のスピン軌道相互作用を利用するSOT-MRAMを中核技術とし、高速かつ高信頼性を両立する次世代不揮発性メモリの開発に取り組んでいる。SOT-MRAMは書き込みと読み出しの経路を分離できる構造を持ち、従来方式に比べて動作安定性や耐久性の向上が期待されている。

パワースピンは材料設計からデバイス構造、回路応用までを一体で検討する研究体制を構築し、組み込み用途や先端演算向けメモリとしての実用化を目指している。大学発技術を基盤に、スピントロニクスを産業レベルへ引き上げる役割を担う企業である。

半導体の省エネ化と高性能化の鍵を握るスピントロニクス

スピントロニクスは、従来の電荷制御型半導体では限界が見え始めた省エネ化と高性能化を同時に実現する技術として注目されている。電子のスピンを活用することで、記憶と演算の在り方そのものを見直し、半導体アーキテクチャに新たな選択肢を与える。

一方で、材料制御や信頼性評価、量産技術の確立など課題も残されている。今後は市場ニーズと技術成熟度を見極めながら、デバイスとしての実装を加速できるかが普及の鍵となるだろう。研究段階から実用段階へ移行しつつあるスピントロニクス技術の動向は、今後も目が離せない重要技術だといえる。
